特点与用途：
悬臂梁式钢制称重传感器，一端固定，一端加载，采用钢球传力结构，具有良好的密封性能。受力后能自动调心，安装简单，使用方便，互换性好。

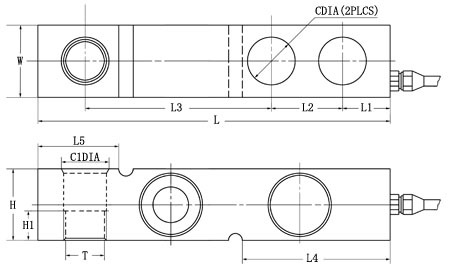

产品结构图：
外形尺寸表：
|
量程 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
W |
H |
T |
CDIA |
C1DIA |
|
0.1-2T |
130 |
12 |
26 |
76 |
50 |
28 |
32 |
32 |
M12 |
13 |
13 |
|
2.5 |
171.5 |
19.1 |
38.1 |
95.3 |
76 |
|
38.1 |
38.1 |
M18×1.5 |
19.5 |
|
|
5T |
171.5 |
19.1 |
38.1 |
95.3 |
76 |
|
38.1 |
38.1 |
M18×1.5 |
19.5 |
|
|
7T |
226 |
25.4 |
51 |
124 |
102 |
|
51 |
51 |
M24 |
26.2 |
|
|
10T |
226 |
25.4 |
51 |
124 |
102 |
|
51 |
51 |
M24 |
26.2 |
|
技术指标：
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.01 |
|
非线性 |
≤ %F·S |
±0.03 |
|
滞后 |
≤ %F·S |
±0.03 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
380±2Ω |
|
输出电阻 |
Ω |
350±2Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
推荐激励电压 |
V |
10V ~ 15V | |
